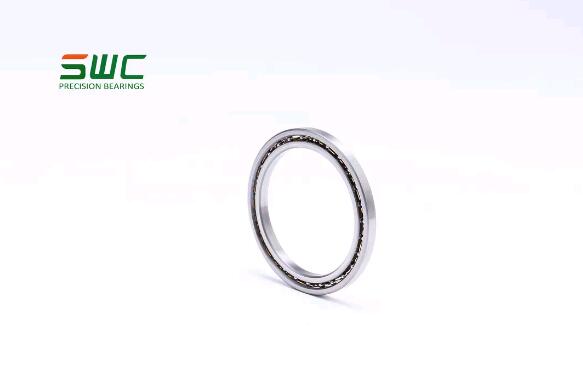

SWC機器人諧波減速器柔性軸承

　　柔性軸承不同于普通軸承，它的外環很薄，容易產生徑向變形，在未裝入凸輪之前環是圓形的，裝上之后為橢圓形。

　　諧波傳動變速器是利用柔性元件可控的彈性變形來傳遞運動和動力的，其特點是，傳動比大并且適用范圍廣、精度高、空回小、承載能力大、效率高、體積小、重量輕、傳動平穩、噪聲小、可向密封空間傳遞運動。

　　諧波傳動變速器包括三個基本構件：波發生器、柔輪、剛輪及柔性軸承。其中柔性軸承是核心部件，變速器通過軸承的彈性變形達到高減速比的性能要求。

　　柔性軸承在工作中，內圈安裝在橢圓形的剛輪上，工作中承受循環應力載荷， 外圈安裝在柔輪上，工作中隨柔輪的彈性變形不斷的發生變化，不僅承受循環應力載荷，而且承受交變應力載荷。

　　這些特點對軸承內圈和外圈以及保持架的設計和制造提出了極高的要求，國外也僅有日本、美國等少數國家可以生產。諧波傳動變速器用柔性軸承的設計制造水平，已完全達到國際先進水平。柔性軸承的設計已形成一套完整的理論體系，產品的制造工藝日趨完善、成熟，產品質量日趨穩定。3E系列諧波傳動減速器專用柔性軸承質量可靠性能穩定，已成功應用于"神舟"、系列飛船的諧波傳動驅動裝置中，為我國的載人航天事業作出了貢獻。

　　SWC柔性軸承應用領域

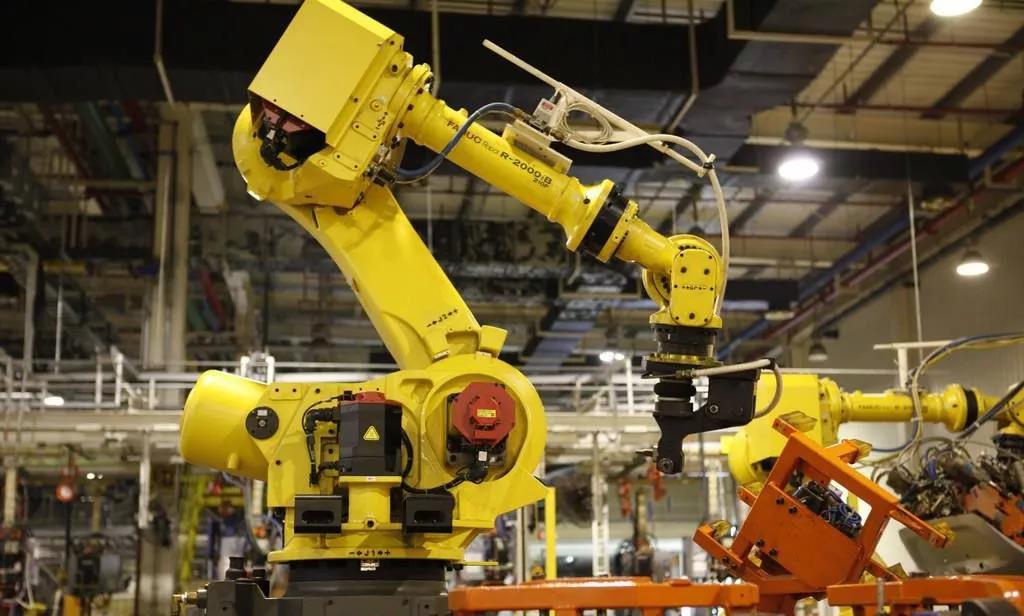

　　諧波減速器應用于工業機器人技術

　　機器人技術自1985年以來，諧波減速機在機器人制造業中已經有超過三百萬個以上的實績，是現代工業機器人關節應用行業標準。新型的中空軸和高剛性高轉矩充分滿足了市場應用的需求。也是目前工業機器人關節減速機的標配。

　　● 低振動/高諧振頻率

　　● 緊湊，節約空間設計

　　● 中空軸設計方便電纜、軸等的通過

　　● 高沖擊荷載

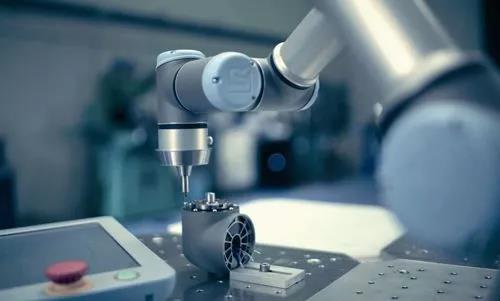

　　諧波減速機應用于協作機器人上

SWC柔性軸承其他領域

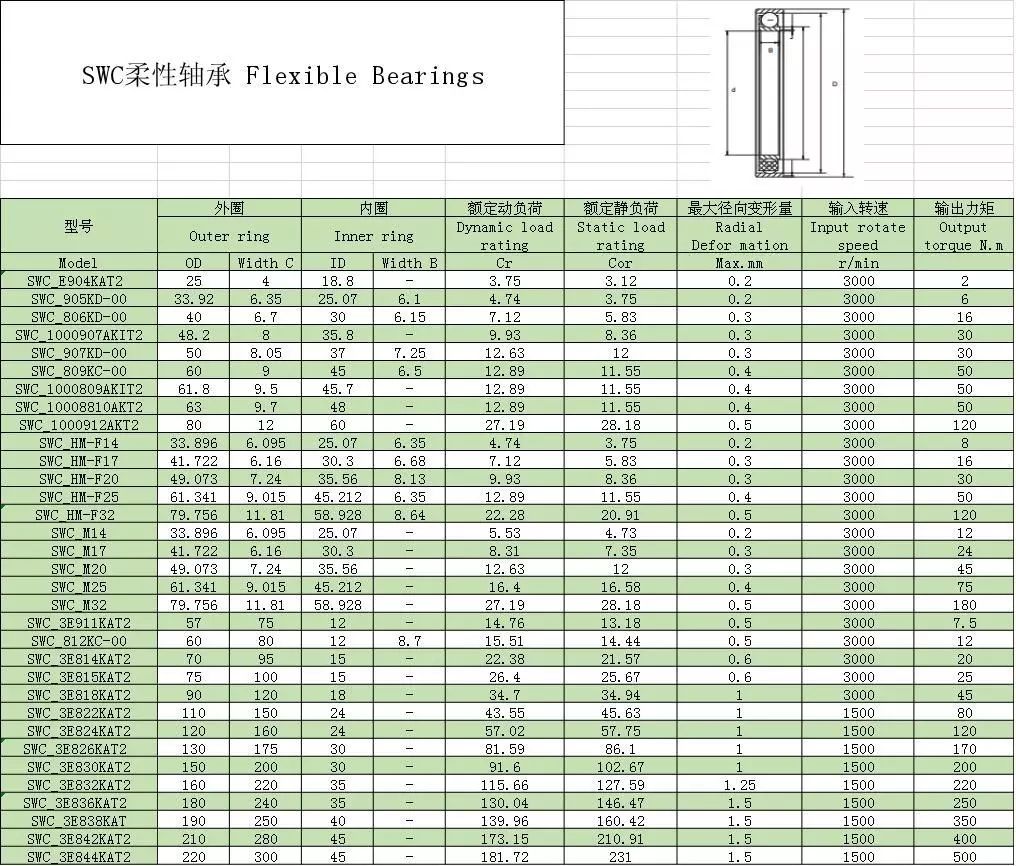

SWC柔性軸承型號規格
